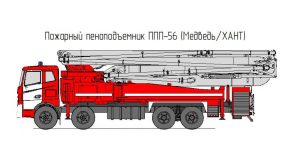

Пожарный пеноподъемник ППП – 56 (МЕДВЕДЬ)
Пожарный пеноподъемник ППП – 56 (МЕДВЕДЬ)
Базовое шасси — МЕДВЕДЬ
Тип привода, колесная формула: — 8х4.
Тип двигателя: дизельный.
Мощность двигателя: — 500 л.с.
Кабина боевого расчёта — 2 человека.
Максимальная высота подъема устройств для подачи ОТВ — 56 метров.
Максимальный вылет стрелы горизонтальной плоскости — 50 метров.
Базовые опции:
- пополнение емкости (два сухотруба минуя обвязку насоса) с выводом запорной арматуры (шаровый кран) в насосный отсек, с установкой ГМ- 80/ГЗ-80.
- отделка алюминием ёмкости под пенообразователь.
- LED светильники в отсеках.
- обогрев кабины и насосного отсека автономным воздушным отопителем ПЛАНАР.
Пеноподъемник ППП – 56 оснащён коленчатой стрелой и оборудован быстросъемным устройством, для установки пожарного оборудования (Коллектор (гребёнка) с 8-ю (4х4) перпендикулярно расположенными соединительными головками d-77 мм для крепления любого пожарного оборудования, установка комбинированного тушения пожара («Пурга-80») — 1 шт., лафетного ствола — 1 шт. В кабине в сидении предусмотрено крепление ДАСВ.
Емкость бака для пенообразователя:
Вместимость цистерны (ёмкости) для пенообразователя (м.куб) — 5,0.
Материал — нержавеющая сталь толщиной — 4 мм, устойчивая к воздействию агрессивной среды (фторсодержащий пленкообразующий пенообразователь). Емкость оборудована противоволновыми перегородками, люком, заливным отверстием, сливным отверстием, электрическим датчиком уровня пенообразователя с наружным световым индикатором. Емкость с внешней стороны оклеена утеплителем ISOLON и защищена рифленым алюминием. Предусмотрен подогрев емкости дизельным жидкостным подогревателем.
Двери отсеков для противопожарного вооружения — ПТВ:
— дверные проемы отсеков для ПТВ надстройки автомобиля — шторного типа с барабанной системой намотки.
— каркас кузова изготовлен из металлического профиля. Соединения несущих элементов каркаса кузова сварное и обеспечиватет конструктивную прочность кузова и предохраняет от разрушений при динамических нагрузках.
Наружная обшивка кузова состоит из листов толщиной 1,2 мм. Материал листов наружной обшивки кузова — сталь.
В креплении кузова и цистерны к раме шасси присутствуют упругие демпфирующие элементы, предотвращающие вредное воздействие от скручивания рамы на цистерну и отсеки, крепление выполнено с учетом рекомендаций завода-изготовителя базового шасси МЕДВЕДЬ.
Центробежный насос, нормального давления: НЦПН 100/100МТ. Насос выполнен в коррозионностойком исполнении по отношению к технической, загрязненной, морской воле и водных растворов всех известных типов пенообразователей. Подшипниковый узел вала насоса — консольный, шарикоподшипниковый, не требующий смазки и периодического технического обслуживания.
Система пеносмешения насоса основная:
с возможностью работы от основной емкости, а также возможностью забора пенообразователя из посторонней ёмкости, и возможностью качественного пеносмешения при максимальной производительности насоса. Система дозирования пенообразователя по ГОСТ Р 50588-2012 «Национальный стандарт Российской Федерации. Пенообразователи для тушения пожаров. Общие технические требования и методы испытаний» должна обеспечивать его подачу с концентрацией по объему в водном растворе (3±0,6)% и (6±1,2)% при заданных подачах насоса и давлениях.
Пенообразователь подаётся напорным насосом. Производительность системы соответствует производительности пожарного насоса — 100 л/сек (6000 л/мин) при получении раствора пенообразователя — 1 — 6%.
Дублирующая система пеносмешения насоса: через пеносмеситель КШИН-ПС-16. Производительность системы соответствует производительности пожарного насоса — 100 л/сек (6000 л/мин) при получении раствора пенообразователя — 3 — 6%. Резервная — через встроенный регулируемый дозатор пенообразователя с соединительной головкой d-77 мм.
Запорная арматура, водопенные коммуникации выполнены из коррозионностойкого материала, устойчивого для работы с агрессивной средой (фторсодержащий пленкообразующий пенообразователь).
Пульт управления стреловой установкой оснащен:
— рычагами и джойстиками пропорционального управления стрелой, обеспечивающими плавное управление скоростью движения секций, поднятием, опусканием, разворачиванием, сворачиванием и поворотом оборудования, установленного на стреле;
— кнопкой аварийной остановки движения стрелы;
— звуковым сигналом для привлечения внимания;
— функциями одновременного совершения устройствами для подачи ОВ не менее 3 (трех) маневров.
Пульты управления:
— стационарный пульт управления расположен на рабочей платформе;
— дистанционный пульт управления стрелой и поворотным устройством с кабелем — 50 м. — пульт управления насосом, установка повышения давления (УПД), двигателем шасси, а также электрическими и ручными задвижками — расположен в заднем отсеке.
Выхлопная система;
— при прокладке коммуникаций исключено температурное воздействие выхлопной системы. Выхлопная система оборудована искрогасителем. Выхлопная труба расположена с левой стороны.
Навесное оборудование, стрела:
Стрела рулонная — 6-ти секционная, складывающаяся, изготовлена из высококачественных легированных сталей, стойких к низким температурам, внутренняя и наружная поверхность имеет антикоррозионное покрытие.
Для подачи воды или раствора пенообразователя вдоль секций стрелы проложен металлический трубопровод (водовод) с внутренним диаметром 150 мм. На конечной секции стрелы смонтировано специальное поворотное устройство (СПУ) с быстроразъемным креплением ”КОМЛОК”, позволяющее быстро крепить и снимать вывозимое штатное пожарное оборудование, управление которого осуществляется с основного или выносного пульта с длиной кабеля 50 м.
Снятие и установка пожарного оборудования осуществляться с земли при опускании конечной секции стрелы. При необходимости, для смены пожарного оборудования имеется возможность опирать, последнюю секцию стрелы на землю. Для определения давления на входе в водопенные коммуникации и выходе перед устройствами для подачи ОТВ установлены датчики давления с выводом результатов на указатели давления, расположенные на пультах управления.
Рукава высокого давления, расположенные на стреле, в местах соединения обеспечивают требуемую надежность, долговечность, износостойкость и теплостойкость.
ППП – 56 предусмотрены блокировки, исключающие транспортное движение при включенной коробке отбора мощности.
Аварийное функционирование:
— аварийный привод, позволяет при отказе двигателя шасси, перевести стрелу из развернутого положения в транспортное. Аварийный привод работает от аккумуляторной батареи шасси.
Характеристики
- Дополнительно установлено и размещено : Дистанционно управляемый лафетный ствол, ствол монитор ЛПС- 80/100;Водосборник ВС 125 — 3 штуки;Гребенка для генераторов пены средней кратности, производительностью по пене — 600 л/с
— 6 штук;
Головки соединительные ГП 70х50 — 4 штуки;
Головки соединительные. ГП 80х70 — 5 штук;
Задержка рукавная — 4 штуки;
Зажим рукавный 80 — 4 штуки;
Ключ К-80 — 2 штуки;
Ключ К-150 — 2 штуки;
Колонка КП — 2 штуки;
Крюк для открывания крышки гидранта — 1 штука;
Мостик рукавный — 1 штука;
Огнетушитель ОП-4 — 1 штука;
Огнетушитель ОУ-5 — 1 штука;
Щелевой распылитель — 1 штука;
Растяжная веревка с катушкой — 2 штуки;
Веревка пожарная спасательная ВПС-30 длиной не менее 30 м в чехле
— 2 штуки;
Веревка пожарная спасательная ВПС-50, длиной не менее 50 м в чехле — штука;
Лом легкий ЛПЛ — 1 штука;
Лом универсальный ЛПУ — 1 штука;
Лопата штыковая — 1 штука;
Топор штурмовой с диэлектрической ручкой (800мм) — 1 штука;
Домкрат гидравлический 25 тонн — 1 штука;
Буксирный трос — 1 штука;
Знак аварийной остановки — 1 штука;
Инструмент и принадлежности согласно ведомости изготовителя шасси
— 1 комплект;
Канистра для воды емкостью 5л. Алюминий — 1 штука;
Канистра для топлива емкостью 20л. Алюминий — 1 штука;
Колодка противооткатная — 2 штуки;
Конус оградительный — 4 штуки;
Набор гаечных ключей — 1 комплект;
Сумка для документов — 1 штука;
Анемометр ручной индивидуальный — 1 штука;
Камера заднего вида с монитором — 1 штука;
Подкладки под аутригеры — 4 штуки
Шланг для зарядки емкостей со сжатым воздухом — 1 штука;
Опись ПТВ (общая носимая) — 1 штука;
Рукав КЩ-1-З2-З длиной 8 м. — 1 штука;
Веревка пожарная спасательная ВПС-50. длиной 50 м. в чехле — 2 штуки;
Рукав напорный d-150 мм. с соединительными головками, длиной 5 м.- 2 штуки;
Разветвление РЧ 15 0 — 2 штуки.
